Turboaero® MODELO TA-88D-8
Informações - O Centro Brasileiro de Bioaeronáutica - CBB desenvolveu o Atomizador Rotativo de Disco (ARD) para uso em aeronaves agrícolas, o mesmo foi registrado com a marca turboaero e atualmente está em produção o Modelo TA88D-8. Esses aparelhos têm cinco pás de hélices, oito discos atomizadores e incorporam um suporte de fibra de vidro robusto e aerofólico, com coxim vulcanizado para aumentar a duração dos rolamentos. Este suporte foi reforçado para suportar as altas velocidades das aeronaves a Turbinas, de 140 a 160 milhas por hora.
O passo das hélices é ajustável, para aumentar ou diminuir a rotação do atomizador com a finalidade de variar o Diâmetro Mediano Volumétrico (DMV) das gotas através da variação da rotação.
Os turboaeros® se caracterizam na prática por produzir uma neblina homogênea, em todos os volumes de aplicação, de 0,4 a 20 litros por hectare.
Nos últimos dez anos (2000 a 2010) mais de 8000 unidades foram vendidas e mais de 650 aviões agrícolas estão equipados e pulverizando com o turboaero usando os Sistemas BVO® e BVO® Extendido, no controle de pragas e doenças vegetais das lavouras de algodão, soja, milho, arroz e banana, em volumes que variam de 5 a 20 litros por hectare.
Também nos países do MERCOSUL, Bolívia, México e Colômbia os turboaeros estão em operação promovendo o desenvolvimento do Sistema BVO®, nesses países.
O turboaero® é fornecido em kit completo, e sua instalação é rápida e fácil, em barras de perfil redondo ou aerofólico.
Os componentes principais são:
- Atomizador rotativo
- Válvula de fecho rápido
- Suporte aerodinâmico
- Mangueiras, niples e abraçadeiras
Garantia - Todos os equipamentos produzidos pelo CBB têm a garantia de uma safra de operação com reposição imediata por sedex de qualquer aparelho com defeito de produção dentro do prazo de garantia.
Assistência Técnica - Além dos manuais que acompanham os aparelhos o CBB mantém uma Assistência Técnica efetiva através dos técnicos da empresa e dos seus distribuidores em todo o Brasil, para atendimento às emergências de campanha.
Em 2009 lançamos um CHECKLIST DE CAMPO para o Sistema BVO® e Turboaero® que orienta as equipes de solo nas suas operações, o qual resume a experiência do CBB e dos principais operadores nos 10 anos de desenvolvimento do Sistema BVO®. Baixe o Checklist de Campo na Página Manuais deste site, lá você encontrará todas as informações necessárias para uma boa calibração e operação do seu avião equipado com os atomizadores Turboaero®.
Informations - Rotary Disc Atomizers produce a large amount of small even sized droplets, with little amounts of liquid sprayed per acre.
The volume of liquid applied per hectare is controlled by the amount of flow injected in the atomizer through controlled disc orifices and the droplets sizes are changed by increasing or decreasing the rotational speed of the discs.
The most important feature in Disc Rotary Atomization is the great evenness of the droplets produced. This increases the biological efficiency of the spray cloud and allows applications at reduced volumes per acre.
Rotary Atomization is the best method to produce even sized droplets and this is the most important factor in distributing spray liquids evenly on the target area.
LVO® Concept - LVO® System was developed to overcome the challenges of aerial spraying in Central Brazil with high temperatures, and extensive areas to be treated in a few weeks period with continuous and intensive rainfall. It incorporates three basic technologies:
1 - LVC (Low Volume Concentrate) - Uses highly concentrated oil based insecticides sprayed as a fine spray cloud.
2 - CDA (Controlled Droplet Application) - By controlling the spray droplet size we produce the optimum spray cloud for a particular pest, disease or weed control.
3 - Oil Based Emulsions - Field tank mixtures are made based in vegetable oils, emulsifiers, active ingredients and water. Active ingredients are mixed with emulsified oil, and this mixture is dispersed in water. The oil participates in 10 to 20% of the total mixture volume.
Turboaero MODEL TA-88D-8 - The turboaero® is a modern Rotary Disc Atomizer designed and developed by CBB. In the last ten years over 8,000 units have been delivered and 650 Brazilian airplanes (50% of the fleet) are now flying with turboaero® for the control of cotton, corn,and soybean pests and diseases at rates varying from 2 to 15 liters per hectare.
Major components are:
- Rotary Atomizer
- Quick diaphragm valve
- Aerodynamic Support
- Miscellaneous - hose nipples and brackets
Liquid output variation is obtained by changing tips D2, D4, D6, D8 and D10 same used in hydraulic nozzles

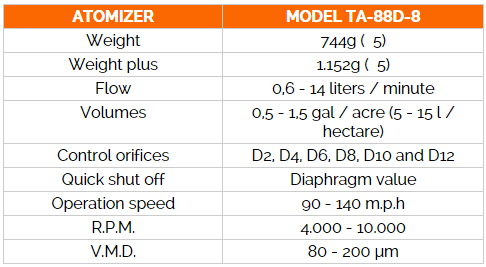

SPECIFICATIONS
ATOMIZER |
MODEL TA-88D-8 |
Weight |
744g ( 5) |
Weight plus |
1.152g ( 5) |
Flow |
0,6 - 14 liters / minute |
Volumes |
0,5 - 1,5 gal / acre (5 - 15 l / hectare) |
Control orifices |
D2, D4, D6, D8, D10 and D12 |
Quick shut off |
Diaphragm value |
Operation speed |
90 - 140 m.p.h |
R.P.M. |
4.000 - 10.000 |
V.M.D. |
80 - 200 µm |

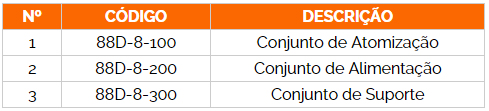

Os Atomizadores Turboaero são constituídos dos seguintes conjuntos
Nº |
CÓDIGO |
DESCRIÇÃO |
1 |
88D-8-100 |
Conjunto de Atomização |
2 |
88D-8-200 |
Conjunto de Alimentação |
3 |
88D-8-300 |
Conjunto de Suporte |

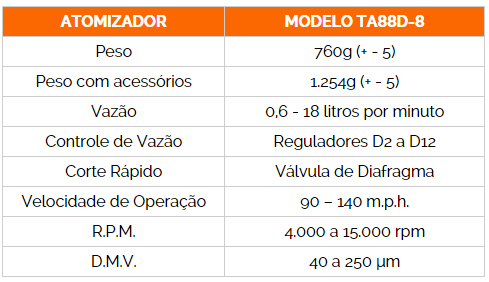

Características
ATOMIZADOR |
MODELO TA88D-8 |
Peso |
760g (+ - 5) |
Peso com acessórios |
1.254g (+ - 5) |
Vazão |
0,6 - 18 litros por minuto |
Controle de Vazão |
Reguladores D2 a D12 |
Corte Rápido |
Válvula de Diafragma |
Velocidade de Operação |
90 – 140 m.p.h. |
R.P.M. |
4.000 a 15.000 rpm |
D.M.V. |
40 a 250 µm |

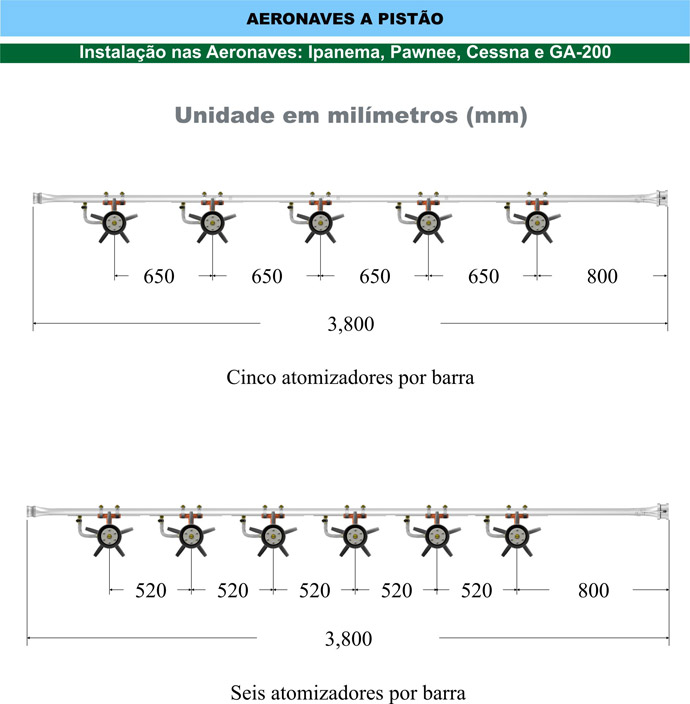

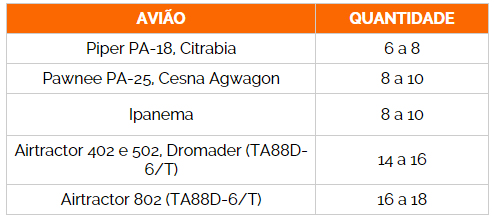

Atomizadores por Avião
AVIÃO |
QUANTIDADE |
Piper PA-18, Citrabia |
6 a 8 |
Pawnee PA-25, Cesna Agwagon |
8 a 10 |
Ipanema |
8 a 10 |

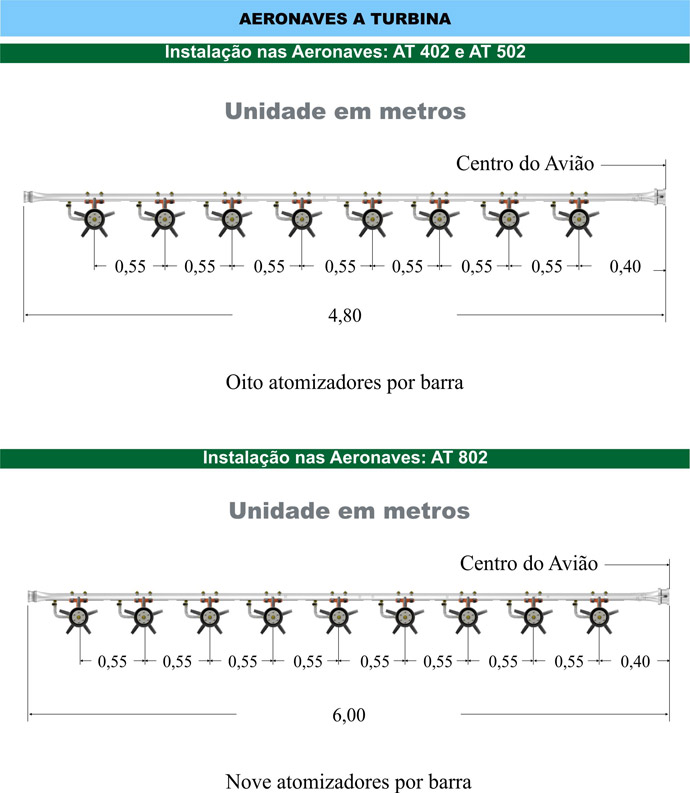

Airtractor 402 e 502, Dromader (TA88D-6/T) |
14 a 16 |
Airtractor 802 (TA88D-6/T) |
16 a 18 |
